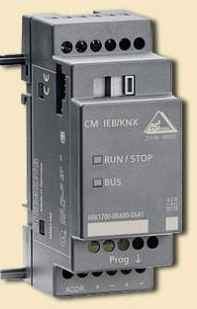

Коммуникационный модуль LOGO! CM EIB/KNX

Модуль коммуникации LOGO! CM EIB/KNX 6BK1700-0BA00-0AA1 характеризуется показателями:

• Параметры питания: ~=24В;
• Опции ведущего устройства: EIB/KNX;
• Количество виртуальных дискретных входов: 24;
• Количество виртуальных дискретных выходов: 16;
• Аналоговые входы виртуальные: 2.

Цена: по запросу заказчика

Общее описание

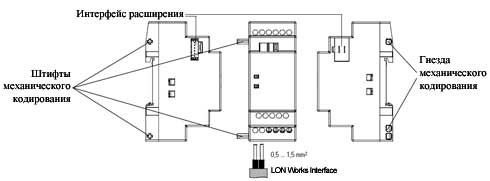

Устройство модуля LOGO! CM EIB/KNX

Все оборудование, относящееся к семейству LOGО!, выполнено в надежных износостойких корпусах. Модуль коммуникации СМ - не стал исключением, технологическое решение корпуса позволяет оперативно и беспроблемно осуществлять монтаж на DIN шины. Габариты устройства составляют: 36 х 52 х 90мм, уровень защиты - IP20. За счет наличия световых элементов, достигается своевременный контроль за состоянием прибора и степенью его эффективности в каждый конкретный момент времени посредством KNX.

Специфика монтажа модуля LOGO!LOGO! EIB/KNX4R

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!EIB/KNX:
