Вариаторы цепные пластинчатые ВЦБ

Главная / Каталог продукции / Вариаторы /

Вариатор цепной пластинчатый ВЦБ служит для плавного изменения частоты вращения выходного вала различного рода машин/устройств, в которых необходимо бесступенчатое регулирование. Исходя из особенностей места применения вариаторов, они делятся на две базовые категории, в первом случае речь идет о моделях, которые эксплуатируются в условиях умеренного (исп. У) климата при температуре от 1 до 45°С, во втором случае подразумеваются модификации, которые применяются в тропическом климате (исп. Т) при температурном режиме от 1 до 55°С. Кроме того, стоит отметить, что вариаторы могут производиться как с редукторной приставкой на входе, так и без таковой. Без приставки диапазон оборотов регулирующего винта варьируется от 7,8 до 19,8, эти же показатели характерны для оборудования, имеющего редукторную приставку на входе. За счет длительно ресурса использования, вариаторы относятся к группе износостойкого и долговечного оборудования.

Цена: от 16 100 руб.

Базовые условия использования вариаторов:

Тип нагрузки: постоянная/переменная, одно направление;
Режимы работы выбираются, опираясь на условия использования оборудования: непрерывная эксплуатация или с остановками;
Вал выполняет вращение в обе стороны;
Особенности окружающей среды: невзрывоопасная, неагрессивная.

Общее описание

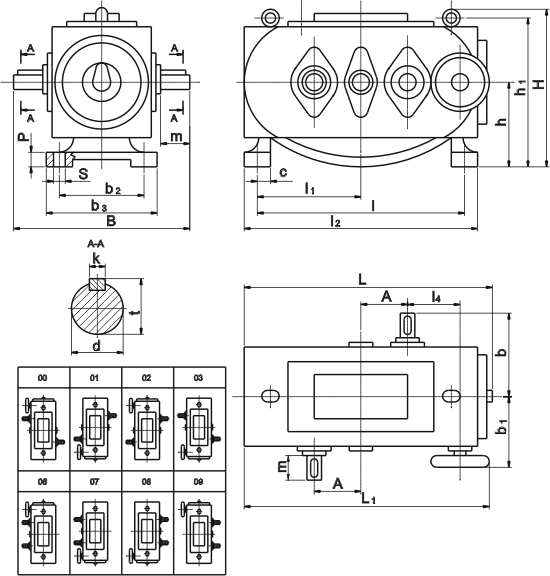

Габаритные и присоединительные размеры вариатора ВЦБ

РИС . 1
Габаритные и присоединительные размеры
(Вариатор без редуктора)

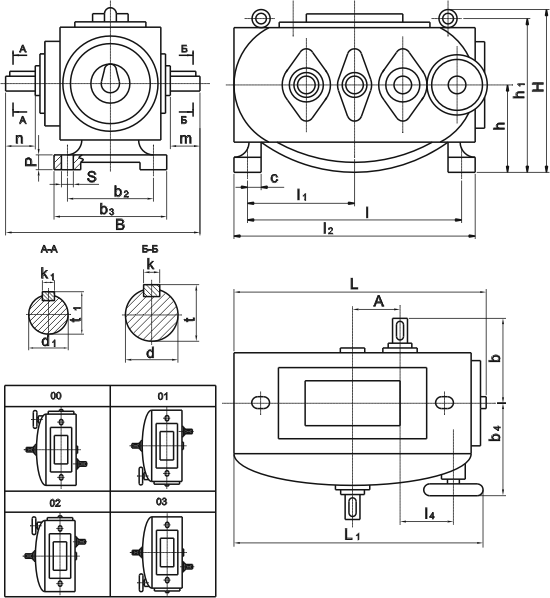

Габаритные и присоединительные размеры вариатора ВЦБ

РИС . 2
Габаритные и присоединительные размеры
(Вариатор с редуктором на входе)

Типоразмер вариатора	L	B	H	A	h	h1	b0	b1	b2	b3	b4	l	l1
ВЦ1Б	408	300	280	80	132	253	150	130	150	185	172	320	160
ВЦ1БФ	408	—	280	90	132	253	150	—	150	185	172	320	160
ВЦ2Б	530	370	313	95	150	286	185	165	240	290	227	480	240
ВЦЗБ	670	470	353	125	170	326	235	190	250	300	277	620	310
ВЦ4Б	816	516	420	150	200	384	258	238	290	346	336	760	380
ВЦ5Б	940	660	810	180	250	474	330	276	360	420	376	880	440
ВЦ6Б	1120	794	635	212,5	300	590	397	310	410	480	405	1050	525

Типоразмер вариатора	l2	C	P	S	d	k	t	m	d1	k1	t1	n	Масса без редуктора, кг	Масса с редуктором, кг
ВЦ1Б	370	50	16	14	24	8	27	50	20	6	22,5	36	29	34
ВЦ1БФ	370	50	16	14	24	8	27	50	-	-	-	-	-	46
ВЦ2Б	530	70	19	18	28	8	31	60	28	8	31	60	48	56
ВЦЗБ	670	80	25	18	32	10	35	80	30	8	33	80	83	97
ВЦ4Б	816	122	30	25	38	10	41	80	38	10	41	80	215	259
ВЦ5Б	940	130	40	28	45	14	49	110	40	12	43	82	338	405
ВЦ6Б	1120	155	40	36	60	18	64	140	55	16	59	110	660	745

ТАБЛ. 1 Габаритные и присоединительные размеры

Технические характеристики вариаторов без редукторной приставки на входе

Исполнение	Диапазон регулирования	Частота вращения вала , об/мин , на			Передаваемая мощность, кВт, при		*Крутящий момент на выходном валу, Нм, при**		Кол-во оборотов рег. винта на диапазон
Исполнение	n2max/n2min	входе n1	выходе n2min	выходе n2max	n2min	n2max	n2min	n2max	Кол-во оборотов рег. винта на диапазон
ВЦ1Б.0.101-..	3	950 820 730	550 475 420	1645 1425 1260	1,12 1,0 0,85	1,7 1,5 1,3	20	10,0 10,2 10,0	8
ВЦ1Б.1.101-..	4,5	950 820 730	448 390 334	2014 1755 1548	0,92 0,8 0,7	1,7 1,5 1,3		8,2 8,3 8,2	9,6
ВЦ1Б.2.101-..	6	820 730	335 300	2010 1800	0,7 0,6	1,35 1,15		6,5 6,2	11
ВЦ2Б.0.101-..	3	950 820 730	550 475 420	1645 1425 1260	2,24 2,0 1,7	3,2 2,6 2,3	40	19 18 18	7,8
ВЦ2Б.1.101-..	4,5	950 820 730	448 390 344	2014 1755 1548	1,8 1,6 1,4	3 2,6 2,2		14,5 14,4 14	9,5
ВЦ2Б.2.101-..	6	820 730	335 300	2010 1800	1,4 1,2	2,6 2,2		12,6 12	10
ВЦЗБ.0.101-..	3	950 820 730	550 475 420	1645 1425 1260	3,35 3,0 2,6	5,0 4,5 3,9	61	29,6 30,8 30,1	10,2
ВЦЗБ. 1.101-..	4,5	950 820 730	448 390 344	2014 1755 1548	2,65 2,45 2,15	4,8 4,5 3,9		23,2 25 24,5	12,3
ВЦЗБ.2.101-..	6	820 730	335 300	2010 1800	2,12 1,9	4,5 3,9		20,8 21,1	13,1
ВЦ4Б.0.101-..	3	920 820 730	532 475 420	1596 1425 1260	5,3 4,7 4,1	7,5 6,7 6,0	96	46 46 46	12
ВЦ4Б.1.101-..	4,5	920 820 730	434 390 344	1950 1755 1548	4,25 3,8 3,4	7,5 6,65 5,9		37 37 37	14,4
ВЦ4Б.2.101-..	6	820 730	335 300	2010 1800	3,35 3,0	6,6 5,9		32 32	16,8
ВЦ5Б.0.101-..	3	920 820 730	532 475 420	1596 1425 1260	10,0 8,8 7,8	13,2 11,8 10,5	181	81 81 81	14,5
ВЦ5Б.1.101-..	4,5	920 820 730	434 390 344	1950 1755 1548	8,0 7,2 6,4	13,0 11,8 10,5		65 66 66	18
ВЦ5Б.2.101-..	6	820 730	335 300	2010 1800	6,3 5,6	11,2 10,3		53 56	19,3
ВЦ6Б.0.101-..	3	625	360	1080	11,2	19	300	180	14,2
ВЦ6Б. 1.101-..	4	625	312	1250	9,5	19		140	17,3
ВЦ6Б. 2.101-..	5,6	550	233	1300	7,5	16		120	19,8

Примечание: Вместо двух точек в конце обозначения исполнения вариатора проставляют две цифры -условное обозначение способа регулирования и варианта сборки.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

ВЦ1Б1.101-03, что означает:

ВЦ1Б – типоразмер;
1 - диапазон регулирования;
101 - без редуктора;
03 - схема сборки и способ регулирования.

Технические характеристики вариаторов с редукторной приставкой на входе

Исполнение	Диапазон регули- рования	Частота вращения, об/мин, на				Передаваемая мощность, кВт, при		*Крутящий момент на выходном валу, Нм, при**		Кол-во оборотов рег. винта на диапазон
Исполнение	n2max/n2min	входе прист. n	входе вариатора n1	входе вариат. n2min	выходе вариат. n2max	n2min	n2max	n2min	n2max	Кол-во оборотов рег. винта на диапазон
ВЦ1Б.1.131-..	4,5	1420	950 820 730	448 390 334	2014 1755 1548	0,92 0,8 0,7	1,7 1,5 1,3	20	8,2 8,3 8,2	9,6
ВЦ1Б.2.131-.. ВЦ1БФ.2.131-03 ВЦ1БДФ.2.131-73	6		820 730	335 300	2010 1800	0,7 0,6	1,35 1,15		6,5 6,2	11
ВЦ2Б.0.131-..	3	1440	950 820 730	550 475 420	1645 1425 1260	2,24 2,0 1,7	3,2 2,6 2,3	40	19 18 18	7,8
ВЦ2Б.1.131-..	4,5		950 820 730	448 390 344	2014 1755 1548	1,8 1,6 1,4	3,0 2,6 2,2		14,5 14,4 14	9,5
ВЦ2Б.2.131-..	6		820 730	335 300	2010 1800	1,4 1,2	2,6 2,2		12,6 12	10
ВЦЗБ.0.131-..	3		950 820 730	550 475 420	1645 1425 1260	3,35 3,0 2,6	5,0 4,5 3,9	61	29,6 30,8 30,1	10,2
ВЦЗБ. 1.131-..	4,5		950 820 730	448 390 344	2014 1755 1548	2,65 2,45 2,15	4,8 4,5 3,9		23,2 25 24,5	12,3
ВЦЗБ.2.131-..	6		820 730	335 300	2010 1800	2,12 1,9	4,5 3,9		20,8 21,1	13,1
ВЦ4Б.0.131-..	3	1450	920 820 730	532 475 420	1596 1425 1260	5,3 4,7 4,1	7,5 6,7 6,0	96	46 46 46	12
ВЦ4Б.1.131-..	4,5		920 820 730	434 390 344	1950 1755 1548	4,25 3,8 3,4	7,5 6,65 5,9		37 37 37	14,4
ВЦ4Б.2.131-..	6		820 730	335 300	2010 1800	3,35 3,0	6,6 5,9		32 32	16,8
ВЦ5Б.0.131-..	3		920 820 730	532 475 420	1596 1425 1260	10,0 8,8 7,8	13,2 11,8 10,5	181	81 81 81	14,5
ВЦ5Б.1.131-..	4,5		920 820 730	434 390 344	1950 1755 1548	8,0 7,2 6,4	13,0 11,8 10,5		65 66 66	18
ВЦ5Б.2.131-..	6		820 730	335 300	2010 1800	6,3 5,6	11,2 10,3		53 56	19,3
ВЦ6Б.0.131-..	3		625	360	1080	11,2	19	300	180	14,2
ВЦ6Б. 1.131-..	4		625	312	1250	9,5	19		140	17,3
ВЦ6Б. 2.131-..	5,6		550	233	1300	7,5	16		120	19,8

Примечание:

1. На вариаторах ВЦ1БФ2.131-03 мощность установленного электродвигателя 0,55 кВт, на вариаторах ВЦ1БДФ2.131-73 – 1,1 кВт.

2. Для ВЦ1БФ2.131-03 и ВЦ1БДФ2.131-73 n1 = 730 об/мин.

Вместо двух точек в конце обозначения исполнения вариатора проставляют две цифры - условное обозначение способа регулирования и варианта сборки.

Пример условного обозначения при заказе:

ВЦ1Б1.131-03, где:

ВЦ - вариатор цепной;
1 - типоразмер (габарит);
Б - модификация;
1 - диапазон регулирования;
131 - вариант комплектации с редуктором на входе;
3 - схема сборки.
